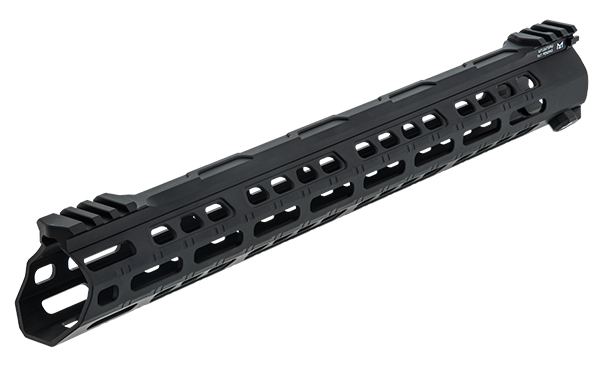

Předpažbí UTG Forerunner 15" M-LOK Free Float (MTU047SPM)

Průvodce hliníkovými slitinami ve zbrojním průmyslu: Od montáží po rámy zbraní

Hliníkové slitiny (často označované jako letecký hliník) tvoří páteř moderního zbrojního průmyslu. Bez nich by současné platformy jako AR-15 nebo moderní opakovací pušky vážily dvojnásobek. Hliník nabízí ideální poměr mezi nízkou hmotností, vysokou strukturální pevností a odolností vůči korozi.

Není však hliník jako hliník. Různé komponenty – od drobných montáží na optiku až po samotné rámy zbraní – vyžadují specifické chemické složení a mechanické vlastnosti. Podívejte se na detailní přehled slitin používaných ve zbrojní výrobě.

1. Slitiny série 7000 (Zinek jako hlavní legující prvek)Slitina králů: 7075-T6 / 7075-T651

Tato slitina představuje absolutní špičku v oboru. Je legována primárně zinkem a hořčíkem. Dosahuje mezní pevnosti v tahu až přes $500\text{ MPa}$, což znamená, že v mnoha ohledech překonává běžné konstrukční oceli, přičemž si zachovává třetinovou hmotnost.

Vlastnosti: Extrémní tvrdost, vysoká mez únavy při opakovaném namáhání a excelentní deformační stálost. Její nevýhodou je vyšší cena, náročnější CNC obrábění (způsobuje vyšší opotřebení nástrojů) a nižší přirozená odolnost vůči korozi, která se musí kompenzovat povrchovou úpravou.

Použití ve zbrojařství: Pouzdra závěrů (Upper a Lower Receiver) pušek AR-15, vysoce namáhané tubusy pažeb (Buffer Tubes), prémiové montáže na optiku a těla taktických svítilen.

2. Slitiny série 6000 (Křemík a hořčík jako legující prvky)Pracovní kůň průmyslu: 6061-T6 / 6082-T6

Jedná se o nejrozšířenější konstrukční hliník na světě. Nabízí nejlepší balanc mezi mechanickými vlastnostmi, cenou a technologickou zpracovatelností.

Vlastnosti: Velmi dobrá pevnost (mez v tahu kolem $310\text{ MPa}$), vynikající korozní odolnost i v agresivním prostředí (slaná voda, pot) a perfektní svařitelnost. Skvěle se protlačuje přes matrice (extruze), což umožňuje efektivní výrobu dlouhých profilů.

Použití ve zbrojařství: Výroba plovoucích předpažbí, méně namáhané montáže (kroužky) pro optiku, botky zásobníků, těla kolimátorů, mechanická mířidla a taktické doplňky (gripy, zarážky).

3. Slitiny série 5000 (Hořčík jako hlavní legující prvek)Specialisté na korozi: 5052 / 5456

Tyto slitiny nejsou tepelně vytvrditelné (nedosahují stavu T6), ale zpevňují se tvářením za studena.

Vlastnosti: Vykazují extrémní odolnost vůči slané vodě a chemikáliím. Jsou velmi houževnaté a plastické. Jejich pevnost je však znatelně nižší než u řad 6000 a 7000.

Použití ve zbrojařství: Plechové kryty elektroniky (např. ochranné rámy kolimátorů EOTech), vnitřní vložky transportních kufrů, podložky a drobné krytky příslušenství, kde nehrozí mechanické přetížení, ale vyžaduje se absolutní imunita vůči vlivům prostředí.

4. Slitiny série 2000 (Měď jako hlavní legující prvek)Historická slitina: 2024

Řada 2000 (dural) byla historicky prvním široce rozšířeným pevnostním hliníkem.

Vlastnosti: Má sice vysokou pevnost, ale kvůli vysokému obsahu mědi trpí mezikrystalickou korozí. Bez silné ochranné vrstvy v dravém klimatu degraduje.

Použití ve zbrojařství: V moderní výrobě zbraňového příslušenství se od ní prakticky zcela upustilo a byla stoprocentně nahrazena slitinou 7075-T6. Setkáte se s ní pouze u historických replik nebo starších typů leteckých doplňků.

Význam tepelného zpracování: Co znamená index „T6“?

Samotné chemické složení slitiny nestačí. Pokud uvidíte označení 6061-T6 nebo 7075-T651, index za pomlčkou definuje stav materiálu:

T6 (Rozpouštěcí žíhání a umělé stárnutí): Kov se zahřeje na vysokou teplotu, prudce se ochladí ve vodní lázni a následně se nechá „stárnout“ v peci při teplotách kolem $150^\circ\text{C}$ až $180^\circ\text{C}$. Tímto procesem se v mikrostruktuře vyloučí zpevňující fáze, které uzamknou krystalickou mřížku a zvýší tvrdost hliníku na maximum. Bez tohoto zpracování by hliník zůstal měkký jako bláto.

Povrchová ochrana: Anodizace MIL-A-8625

Hliníkové díly zbraní se nelakují běžnými barvami. Standardem je elektrochemická anodizace (eloxování), konkrétně Type III Hardcoat (tvrdé eloxování).

Při tomto procesu se povrchová vrstva hliníku za asistence kyseliny sírové a nízkých teplot přemění na korundovou vrstvu oxidu hliníku ($Al_2O_3$). Tato vrstva:

Dosahuje extrémní tvrdosti (chrání před vrypy a poškrábáním o kameny či výstroj).

Vytváří mikroporézní strukturu, do které se dokonale vpijí organická barviva (černá, FDE/písková, olivová) a následně se chemicky uzavře.

Zabraňuje vzniku galvanické koroze při kontaktu hliníku s ocelovými šrouby.

Jak k výběru materiálů přistupují lídři trhu?Magpul Industries (Prémiový segment a funkční hardcore)

Magpul je synonymem pro nekompromisní vojenské využití. U svých kovových prvků (jako jsou montáže Pro Sight, doplňky systému M-LOK či rámy pažeb) používá výhradně slitinu 7075-T6 tam, kde dochází ke kontaktu s hlavní nebo rámem zbraně. U méně namáhaných prvků volí 6061-T6 s tvrdou anodizací podle vojenské specifikace MIL-SPEC. Cílem je absolutní spolehlivost v bojových podmínkách – jejich díly nesmí prasknout ani při pádu z výšky na beton.

UTG / Leapers (Dostupný segment a civilní využití)

Značka UTG (zejména řada UTG Pro vyráběná v USA) sází na maximální efektivitu nákladů při zachování vysoké kvality pro sportovní a lovecké střelce. Jejich hlavní zbraní je precizní CNC obrábění slitiny 6061-T6. Předpažbí a montáže UTG jsou díky tomu lehké a vysoce odolné proti běžnému opotřebení. Slitinu 7075-T6 nasazují bodově – pouze na kritické komponenty, jako jsou montážní kameny jednodílných montáží na optiku, kde hrozí stržení závitů při vysokých utahovacích momentech.

Shrnutí

Při nákupu zbraňového příslušenství platí jednoduchá úměra: 6061-T6 je perfektní, spolehlivá a ekonomicky racionální volba pro předpažbí, svítilny a běžné doplňky. Pokud však hledáte komponent, který bude nést těžkou optiku na výkonné ráži, případně kupujete nosný díl zbraně, vždy vyžadujte nekompromisní slitinu 7075-T6.

Jak se vyrábí hliníková předpažbí?

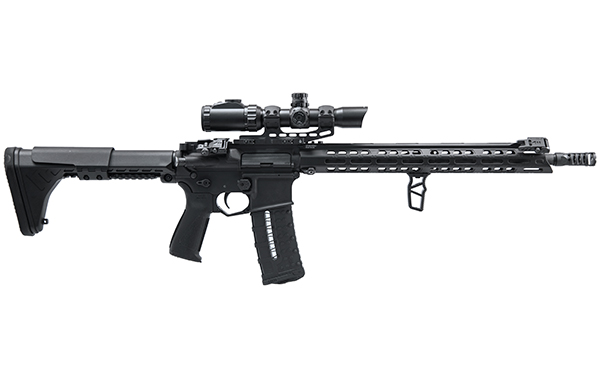

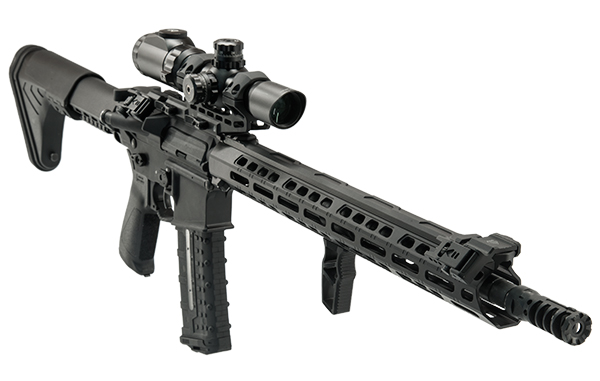

Předpažbí moderních pušek a karabin (nejčastěji platformy AR-15/AR-10) již dávno neslouží pouze jako ochrana ruky střelce před rozpálenou hlavní. Dnes tvoří klíčový konstrukční uzel zbraně, na který se upevňuje optika, laserové značkovače, svítilny a dvojnožky.

Aby předpažbí zvládlo toto zatížení, zachovalo si nízkou hmotnost a nedeformovalo se při zahřátí zbraně, využívají se při jeho výrobě ty nejpokročilejší metalurgické a strojírenské technologie. Podívejte se, jak tento proces probíhá od surového kovu až po finální produkt.

1. Příprava materiálu: Výlisky a tepelné zpracování

Základem každého kvalitního předpažbí je letecký hliník (nejčastěji slitiny typu 6061 nebo extrémně pevná 7075). Výroba nezačíná obráběním náhodného kusu kovu, ale má přesně stanovený postup:

Extruze (Protlačování): Surový hliník se za tepla protlačuje přes matrici, čímž vznikne dlouhý dutý profil (trubka), který již vzdáleně připomíná budoucí předpažbí. Tento proces usměrňuje strukturu zrn kovu a zvyšuje jeho strukturální pevnost.

Rozpouštěcí žíhání a umělé stárnutí (označení T6): Hliníkové slitiny nelze kalit jako ocel. Pro dosažení maximální tvrdosti a pevnosti procházejí procesem řízeného zahřívání a následného prudkého zchlazení, po kterém následuje umělé stárnutí v peci. Výsledkem je stav T6, který dává hliníku mechanické vlastnosti oceli při třetinové hmotnosti.

2. CNC frézování a mechanické zpracování – Srdce výroby

Jakmile je hliníkový polotovar pevnostně stabilizován, nastupují moderní počítačem řízené CNC stroje (často 4osé nebo 5osé frézky).

Vysokorychlostní frézování: CNC stroje s extrémní přesností (na tisíciny milimetru) odlehčují předpažbí, vyřezávají ventilační otvory pro chlazení hlavně a tvarují ergonomické prvky.

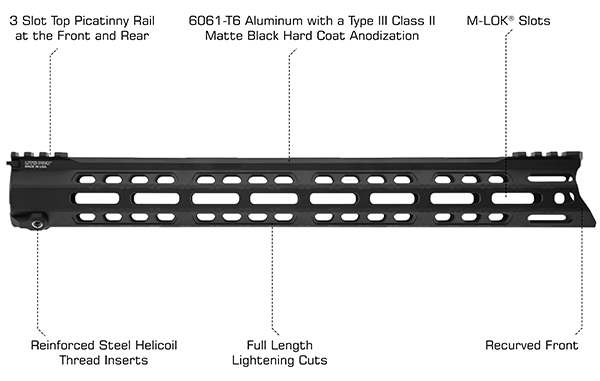

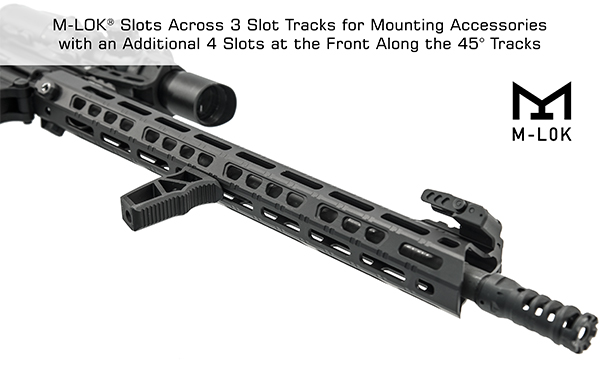

Integrovaná rozhraní (M-LOK / Picatinny): Přímo do těla předpažbí se frézují montážní zámky. Moderním standardem je M-LOK (odlehčené sloty) na bocích a spodní straně, doplněné o klasickou lištu Picatinny (MIL-STD-1913) na horní straně pro pevnou montáž optiky.

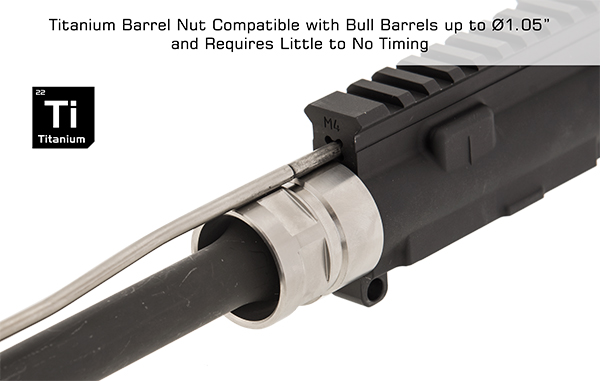

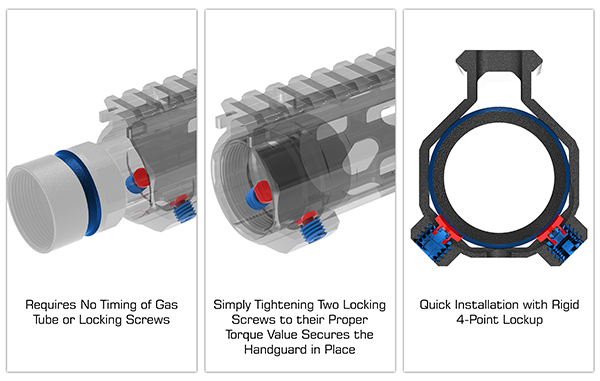

Závitování a vrtání: V této fázi se dokončují montážní otvory pro upevňovací šrouby, kterými se předpažbí fixuje k matici hlavně (Barrel Nut).

3. Povrchová úprava: Tvrdá eloxáž (Anodizace)

Hliník sice nerezaví jako železo, ale bez povrchové úpravy snadno oxiduje (šedne) a je měkký, takže by se v terénu okamžitě poškrábal.

Typ III Hardcoat Anodizace: Jedná se o elektrochemický proces, při kterém se povrch hliníku přemění na extrémně tvrdou vrstvu oxidu hliníku ($Al_2O_3$). Tato vrstva se stává integrální součástí kovu (nelze ji sloupnout jako lak).

Výhody: Povrch získá tvrdost blížící se diamantu. Předpažbí je absolutně imunní vůči potu, chemii na čištění zbraní, slané vodě a mechanickému otěru. Eloxáž navíc slouží k barvení (nejčastěji černá nebo FDE – písková).

100% ROZŠÍŘENÍ: Pokročilé a alternativní technologie

Aby byl přehled kompletní, je nutné zmínit technologie, které se používají u prémiových produktů nebo specifických typů zbraní.

Přesné lití a kování (Forging)

U levnějších zbraní nebo specifických tvarů se namísto extruze hliníkového profilu používá přesné lití do forem nebo kování za studena. Vykované polotovary mají ještě hustší strukturu kovu než výlisky, což umožňuje vyrobit předpažbí s tenčí stěnou (nižší hmotnost) při zachování extrémní deformační odolnosti. CNC stroje pak u kovaných dílů provádějí pouze finální začištění a řezání závitů.

Laserové gravírování a značení

Po dokončení povrchové úpravy nastupují pevnolátkové lasery. Ty se nepoužívají pouze pro estetické nanášení loga výrobce, ale plní důležitou funkční roli:

T-značky (T-Marks): Laserem vypálené číslování jednotlivých slotů na Picatinny liště (např. T2, T4, T6...). Střelec tak ví, na kterou přesnou pozici má znovu namontovat optiku, pokud ji ze zbraně předtím sundal, což zaručuje zachování nástřelu.

Odvod tepla a volně plovoucí konstrukce (Free-Float)

Technologie výroby musí brát v úvahu, že hlaveň se při střelbě zahřívá na stovky stupňů Celsia. Moderní hliníková předpažbí se proto vyrábějí výhradně jako volně plovoucí (Free-Float).

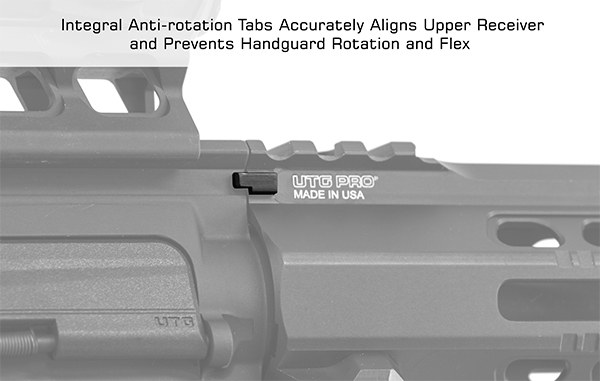

Předpažbí je pevně spojeno pouze s rámem zbraně (Upper Receiver) a hlavně se nikde nedotýká.

Díky vysoké tepelné vodivosti hliníku a precizně navrženým ventilačním otvorům funguje předpažbí jako obří chladič, který odvádí horký vzduch pryč od hlavně, což prodlužuje její životnost a udržuje stálou přesnost střelby i při rychlé palbě.

Shrnutí

Kvalitní hliníkové předpažbí je výsledkem high-tech řetězce: Extruze profilem - Pevnostní zrání T6 - Precizní 5osé CNC frézování - Chemická tvrdá eloxáž Typu III - Funkční laserové gravírování. Pouze tato kombinace zaručí, že předpažbí udrží nástřel laseru či zaměřovače i po drsném pádu zbraně na beton.

M-LOK vs. KeyMod: Souboj modulárních systémů a proč jeden ovládl svět

Doba, kdy taktickým zbraním vládly těžké a ostré čtyřstranné Picatinny lišty (MIL-STD-1913), je definitivně pryč. Moderní střelná zbraň vyžaduje nízkou hmotnost, štíhlý profil a možnost montovat příslušenství pouze tam, kde je to skutečně nutné.

K tomuto účelu vznikly dva konkurenční otevřené standardy: M-LOK (Modular Lock) od společnosti Magpul a KeyMod z dílny firem VLTOR a Noveske Rifleworks. Přestože oba systémy sdílejí stejnou myšlenku, jejich konstrukční řešení a osud na trhu jsou zcela odlišné.

1. M-LOK (Modular Lock) – Současný král bojiště

Systém M-LOK představila společnost Magpul v roce 2014 jako evoluci svého staršího systému MOE. Stal se okamžitým hitem a v současnosti drží drtivou většinu tržního podílu v armádním i civilním sektoru.

Jak funguje M-LOK?

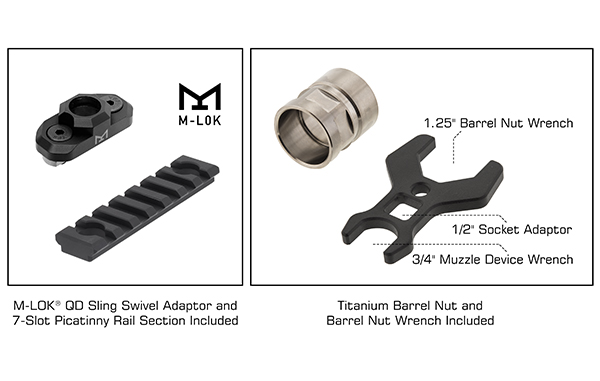

M-LOK využívá podélné, přesně frézované obdélníkové drážky s ostrými hranami. Příslušenství se upevňuje pomocí speciálního šroubu a podlouhlé T-matice (T-Nut). Jakmile doplněk přiložíte k předpažbí a otočíte šroubem, matice se uvnitř předpažbí otočí o 90 stupňů, uzamkne se kolmo přes drážku a dotažením přitáhne příslušenství pevně k povrchu.

Hlavní výhody systému M-LOK

Vysoká strukturální pevnost a stabilita: Obdélníkový tvar drážek rovnoměrně rozkládá síly při zpětném rázu. Příslušenství nemá tendenci cestovat ani se uvolňovat.

Kompatibilita s polymerem i hliníkem: M-LOK lze bez problémů frézovat do kovových předpažbí i lisovat do plastových (polymerových) dílů, aniž by hrozilo prasknutí materiálu.

Odolnost vůči nečistotám: Uzavřené obdélníkové sloty mají minimální tendenci zachytávat větve, bláto nebo výstroj.

Obousměrná montáž: Příslušenství lze v drážce otočit o 180 stupňů a namontovat jej přední či zadní stranou napřed, případně jej posouvat v rámci jedné drážky libovolně dopředu a dozadu.

2. KeyMod – Průkopník, který ustoupil do pozadí

Systém KeyMod byl představen v roce 2012 jako otevřený standard (open-source) vytvořený jako spolupráce firem VLTOR a Noveske. Ve své době znamenal obrovskou revoluci v odlehčování zbraní.

Jak funguje KeyMod?

Název je odvozen od vzhledu drážek, které připomínají klíčovou dírku (Keyhole). Skládá se z většího kruhového otvoru, na který navazuje užší podélný slot. Příslušenství má na sobě stupňovité zkosené čepy. Ty se vloží do širší části otvoru, posunou se směrem dopředu do užšího slotu a následně se zvenčí dotáhnou imbusovým šroubem.

Hlavní výhody a nevýhody systému KeyMod

Výhoda – Blesková montáž: Nasazení doplňků je extrémně intuitivní a rychlé. Zkosené čepy samy navedou doplňky do správné pozice.

Nevýhoda – Nevhodné pro polymery: Kvůli zkoseným hranám a nutnosti přesného dosednutí čepů funguje KeyMod spolehlivě pouze na kovových (hliníkových) předpažbích. V plastu se hrany pod tlakem deformují.

Nevýhoda – Riziko uvolnění při nárazu: Pokud zbraní nechtěně narazíte do překážky směrem zezadu dopředu, čepy příslušenství se mohou posunout zpět do širší části „klíčové dírky“ a celý doplněk (např. svítilna nebo rukojeť) může ze zbraně odpadnout.

Zlomový bod: Testování USSOCOM (Kdo s koho?)

Definitivní ortel nad tímto soubojem vyřklo Velení speciálních operací USA (USSOCOM) v roce 2017. Armáda provedla rozsáhlé, nezávislé a extrémní zátěžové testy obou systémů na puškách platformy AR-15. Sledovala se opakovaná přesnost po demontáži, odolnost při pádech a destrukční limity.

Výsledky byly jednoznačné:

M-LOK vykázal o 100 % vyšší odolnost při pádech než KeyMod. Zatímco příslušenství na M-LOK zůstalo po pádu na beton pevně na zbrani, doplňky na KeyMod předpažbí opakovaně odpadávaly nebo se lámaly jejich montážní čepy.

M-LOK si udržel třikrát lepší schopnost držet nástřel (alignment) u laserových zaměřovačů po opakovaném sejmutí a opětovném nasazení.

Na základě této studie přijaly americké speciální síly (i zbytek armád NATO) M-LOK jako primární standard. To vedlo k tomu, že většina civilních výrobců produkci KeyModu utlumila nebo zcela ukončila.

Jak to funguje v praxi při výběru příslušenství?

Dnes se již prakticky nemusíte rozhodovat, který systém zvolit. Pokud kupujete novou moderní pušku, na 95 % bude osazena M-LOK předpažbím.

Při nákupu doplňků (jako jsou QD poutka na řemen, svítilny, dvousnožky nebo montáže na kolimátory) si však dejte pozor na následující pravidla:

Kontrola hardwaru: U M-LOK doplňků vždy zkontrolujte, zda jsou T-matice správně nastavené. Před montáží musí být mezi maticí a tělem doplňku malá mezera (cca na tloušťku stěny předpažbí), aby se matice po vložení do drážky mohla uvnitř volně otočit.

Utahovací momenty: Hliník se snadno strhne. Pro M-LOK na kovovém předpažbí používejte utahovací moment doporučený výrobcem (zpravidla kolem $3,9 Nm u kovových doplňků a $1,7 Nm u polymerových doplňků).

Závěr

Ačkoliv byl KeyMod skvělým inženýrským pokusem a ve své době zachránil střelce před těžkými Picatinny lištami, evoluci nezastavil. M-LOK zvítězil díky své mechanické odolnosti, bezpečnosti proti ztrátě doplňků a univerzálnosti použití na kovu i plastu. Pokud doma nevlastníte starší předpažbí standardu KeyMod, pro které byste sháněli specifické doplňky ve slevách, investujte jednoznačně do ekosystému M-LOK.
